德國Schubert & Salzer 7015衛生型角座閥食品和飲料生產應用的理想選擇

一、座閥設計原則

Schubert & Salzer 座閥中的關閉裝置包括一個帶有密封閥座的塞子。使用控制塞可以根據閥門開度減少流量。使用的氣動或線性執行器通過活塞桿連接到閥塞，它們獨立于工作介質工作?；钊麠U的動態密封是通過自調節填料實現的。座閥可以從兩個方向流過，而在液體的情況下，最好靠著塞子關閉，以避免水錘和壓力峰值。

二、座閥的優點

堅固緊湊的閥類全能型

高開關性能和耐磨性

可靠的關閉功能

逆介質流關閉時無水錘

高密封性、低泄漏

寬工作溫度范圍

絕緣簡單，熱損失低

高 KVS 值

易于安裝和維護

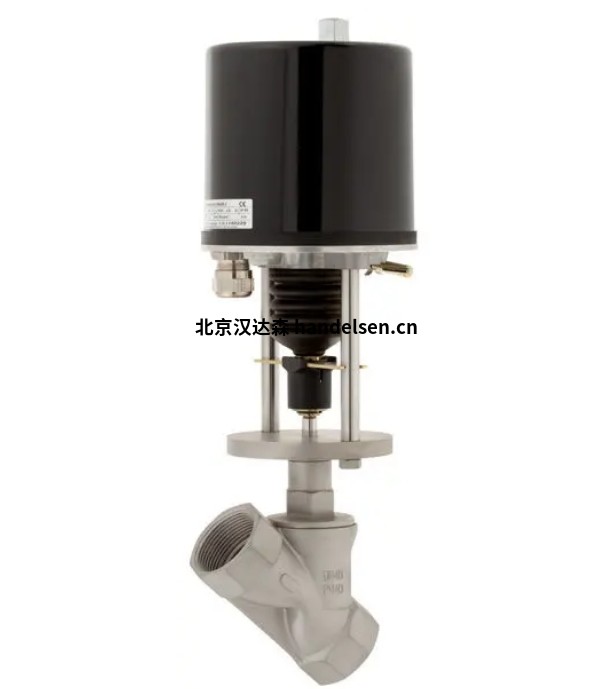

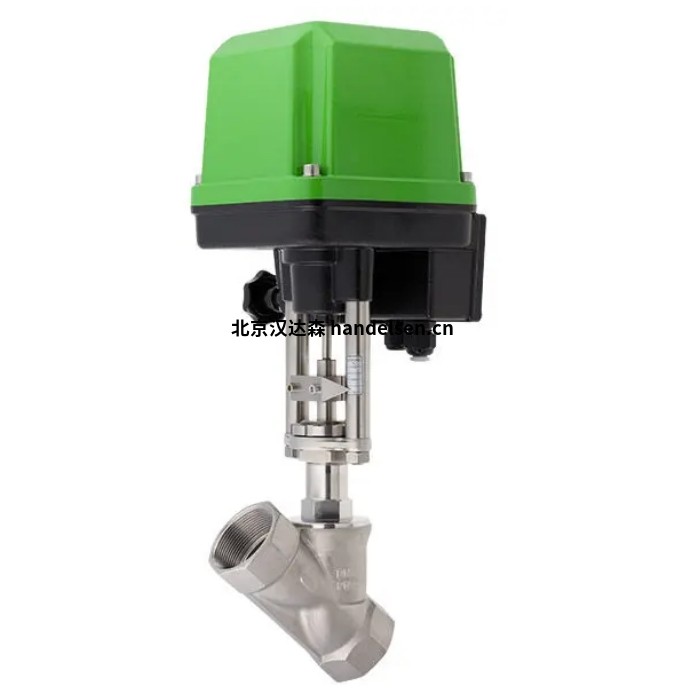

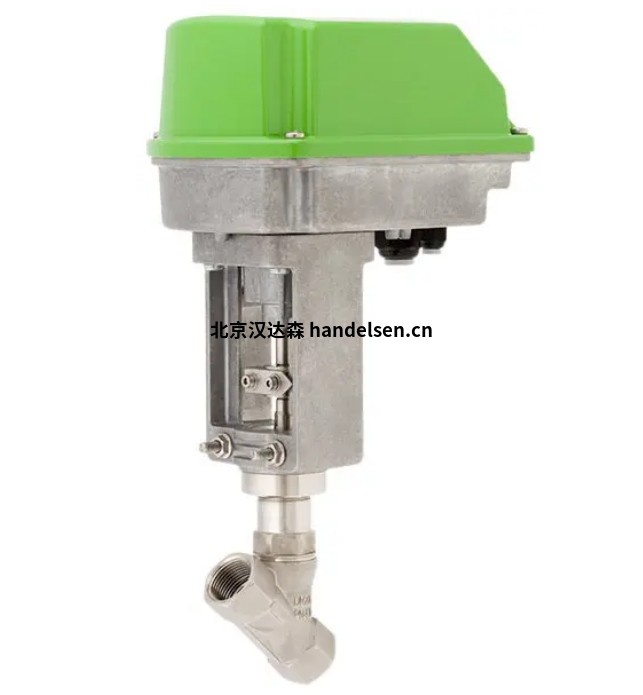

三、Schubert & Salzer的座閥

座閥是閥門技術領域極其可靠的全能型產品。這種堅固的閥門設計帶有氣動或電動執行器，可在困難的開/關和控制應用（如蒸汽、氣體介質和受污染的液體）中提供大量免維護循環。它們在安裝時也不會引起任何水錘，以逆著介質流關閉。Schubert & Salzer 座閥由不銹鋼或紅黃銅制成。所有產品均采用各種端接設計，適用于較寬的溫度范圍。

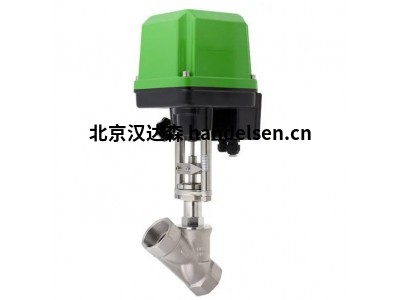

四、類型 7015 –衛生型角座閥

7015 型衛生型角座閥是食品和飲料生產應用的理想選擇。該閥可用于關閉產品流、飲用水、CO2、氮氣以及無菌蒸汽和無菌空氣。所有接液塑料均符合 FDA 標準，并符合 EC 法規 1935/2004 和歐盟塑料法規 10/2011。衛生型角座閥還通過了 ISO 15848-1 的空氣質量控制技術說明 （TA-Luft） 認證，并根據要求提供符合 EN10204 3.1 的驗收測試證書。

1.技術參數

大小：DN15 - DN 50 系列

壓力：PN 40

材料：不銹鋼 1.4408

溫度：介質溫度：-30°C 至 +140°C

應用溫度范圍為 -50°C 至 +180°C

連接

焊接端部符合 DIN

焊接端 acc. ISO

焊接端部符合 ASME BPE

Tri-clamp 卡箍英寸 （DIN 32676-C）

2.輔料

行程限制

限位開關

先導閥

手動覆蓋

3.執行器型號

活塞執行器

- 黃銅（鍍鉻）

-不銹鋼

-聚合體

不銹鋼隔膜執行器

4.應用

氣體、蒸氣、液體

5.防爆

可選 ATEX 非電氣

II 2G Ex h IIC T6...T2 X Gb

II 2D Ex h IIIC 85°C...220°C X 分貝

6.版本

所有接液部件均由 Ra < 0.8 μm 不銹鋼制成

空氣質量控制技術說明 （TA-Luft） 證書

符合 EN10204 3.1 的驗收測試證書。

無油無油版本，無硅版本

用于氧氣或臭氧應用的版本

氫氣版本

7.認證和證書

認證 TA Luft

EC 符合性聲明

UKCA 符合性聲明

帶有 SIL 制造商聲明的安全手冊
