法國 DIRUPTOR 四極斷路器7412104 12D用于工業和交通

該四極斷路器符合 EN 60934 標準，僅針對 AN 和 AS 曲線符合 NF F 62-001 標準（鐵路機車車輛）。尺寸范圍從 0.04 安培擴展到 40 安培。用于三相交流電 （AC）（高達 400 伏 50/60 赫茲），具有 3 相和中性線的保護和切斷功能。

提供熱曲線以及磁熱和磁曲線。



技術特點

極數 ： 4 極

控制系統：帶或不帶跳閘按鈕“OFF”

安裝方式 ：

插入式（限制 20A）

嵌入式安裝，正面

有 2 個螺釘 嵌入式安裝，螺紋環，用于安裝在正面 卡

在 DIN 非對稱導軌

上 推推式螺紋環，用于安裝在正面

無固定 卡

在 DIN 對稱導軌

上 用于打印電路的插入式底座



連接：

嵌入式安裝型號

快速連接（公頭）6,35 x 0,8,45°（在 _ 15A）

60° 端子，帶夾子，用于最大 1 x 6 mm2 的電纜（在 _ 20A）

60° 端子，HS M4 螺釘，用于最大 1 x 6 mm2 的電纜（在 _ 20A）

快速連接（公頭）6,35 x 0,8,90°

下柱型端子， 橫向孔 （In _ 40A）

下柱式端子，縱向孔 （In _ 40A）

端子，帶夾子的螺釘，1 個在 60° 處。1 個 90°，用于 6 至 16 mm2 的電纜

卡在 DIN 導軌模型

上扁平端子，帶夾子的螺釘 （In _ 20A）

上柱式端子，縱向孔 （In _ 40A）

無固定模型

根據要求設計端子

用于打印電路

的插入式底座快速連接（公頭）6.35 x 0.8,90°

插件

銷釘 _ 7， 軸間 20 毫米 （série 7000）



曲線 + RAED 電流 ：

熱 ： 0.04 – 32 A

熱磁 ： 0.10 – 32 A

放大 ： 14 A 有效 20 A AC 最大值



選項 ：

輔助觸點 NC

輔助觸點 無

輔助觸點轉換 用于高峰值電流的

特殊觸點，（僅限熱釋放）

溫度補償（熱 2 至 30A，熱磁 3 至 20A）

用于磁性釋放

的特殊調節 紅色按鈕“ON”

用于鉆孔的滾花螺母和反螺母 14.5 mm

電源觸點隨分流

器一起提供UL 1077。公認的

Dirptor 230/400 VAC，具有 6 kA/AC 短路容量

DC Dirptor：?jiǎn)螛O額定 110/125 V DC 或 2 極每極

110/125 V DC 加強熱帶化

磁釋放僅“全有或全無”單獨

檢查（附測試報告）

溫度等級變化（在 60°C 下調整）

標在底座上的額定電流（用于調整的螺釘旁邊）

額定電流標記在按鈕“ON”上，位于頂部或底部

額定單極額定 72 V DC 最大標稱值（90V 測試） 230 V AC 或多極 400 V AC

單極額定值 110 V DC 最大標稱值（137V 測試） 230 V AC 或多極 400 V AC



主要型號

DIRUPTOR 7412104 12D

DIRUPTOR 7412104 12D41

DIRUPTOR 7412104 16D

DIRUPTOR 7412104 16D41

DIRUPTOR 7412104 7.5D

DIRUPTOR 7412FS1864/18

DIRUPTOR 7412FS1864/32

DIRUPTOR 7422104 10D

DIRUPTOR 7422104 16D41

DIRUPTOR 7422104 20D41

DIRUPTOR 7422104 25D41

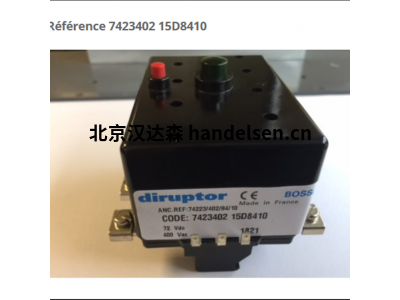

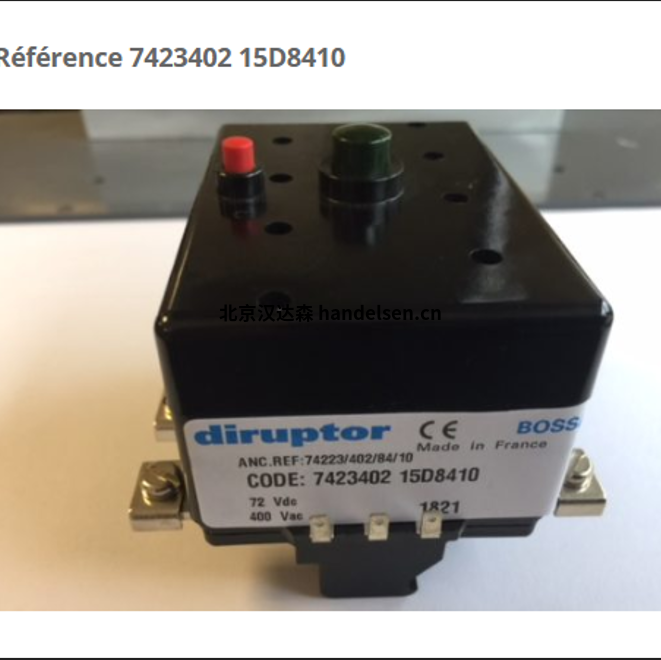

DIRUPTOR 7423402 15D8410
